自動鐓頭料架由一個主機電控柜通過通訊控制，所有外部參數由全中文設定，具有手動/自動控制功能，自動送料翻料功能；為了提高生產效率，傳統用氣缸直接往復帶動翻筋板翻動鋼筋，這樣浪費了翻筋板返程時間。利用氣缸加上循環傳動系統。充分節省每個翻動鋼筋的時間，從而提高整個鐓頭工作效率。使用該設備可節省勞動力，減輕工人勞動強度，大幅提高生產自動化程度。

自動鐓頭料架的組成：

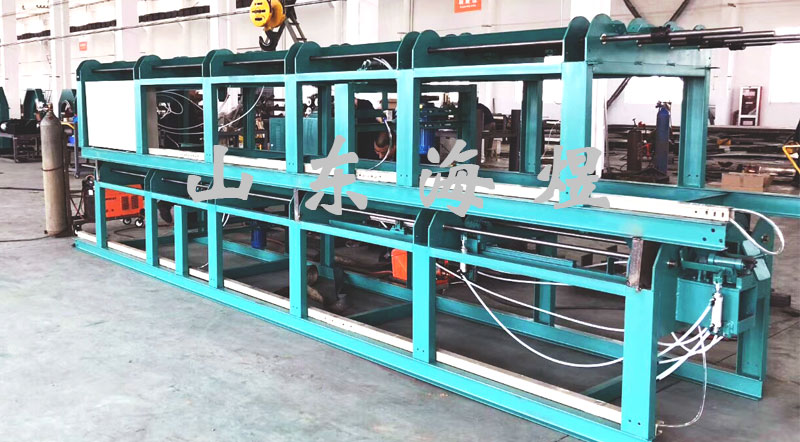

1. 料架

自動鐓頭料架上設有5道料槽，分別為切斷機下料儲存槽、左側鐓頭機工作槽、鋼棒從左側至右側輸送槽、右側鐓頭機工作槽、鋼棒送到骨架編織機工作位置輸送槽。鋼棒從切斷機下料后，依次進入5道料槽，完成鋼棒兩端鐓頭，最終進入骨架編織機的工作位置。

2. 鋼棒移位機構

鋼棒移位機構由氣缸、旋轉軸、連桿、擺臂等組成。

當氣缸動作時，推動連桿使旋轉軸旋轉一個角度，旋轉軸上安裝的擺臂可將鋼棒從一個料槽中推入下一個料槽中，該機構動作迅捷、可靠，安裝調整方便。

3. 鋼棒移動機構鋼棒移動機構由電機、滾輪組成。

當電機旋轉時，安裝在電機主軸上的滾輪就帶動鋼棒移動。電機采用的型號是41K60GN-CW，這是一種將電機和減速機集成在一起的新型動力源，具有安裝體積小，輸出扭矩大的特點。

4. 鋼棒夾緊、送料機構

當鋼棒進入鐓頭工作料槽后、鋼棒夾緊、送料機構的功能就是將鋼棒送入鐓頭機工作位置。

工作時，首先由夾緊氣缸運動把鋼棒夾緊，然后由送料氣缸運動，將鋼棒送入鐓頭機，該動作過程由時間控制，時間長短在人機界面上可根據需要設定。

5. 鋼棒定位機構

由于鋼棒不同于一般的機械零件具有相當?shù)膭傂裕蚨嗷蛏俣即嬖趶澢F(xiàn)象，而進入鐓頭機工作位置要求定位精度較高，否則就會影響正常工作，所以，在鋼棒切斷、鐓頭生產線上設計了鋼棒定位機構。

鋼棒定位機構由對開的兩組滑塊和錐套組成，鋼棒進入時，兩組滑塊和錐套在氣缸頂壓下貼合在一起，鋼棒只能沿著導向孔運動，確保鋼棒準確進入鐓頭機夾具，退出時，由于鋼棒頭部直徑變大，不可能從導向孔中退回，此時氣缸動作，將兩組滑塊和錐套分開，相當于使導向孔加大，使鋼棒能順利退回料槽，以進入下一步工序。

6. 頂料機構

鋼棒鐓頭結束后，不方便直接從鐓頭夾具中退出，人工操作時是將鋼棒稍稍抬起，再將鋼棒拉出，頂料機構的作用就是模擬人工操作方式，將鋼棒向上抬起。
