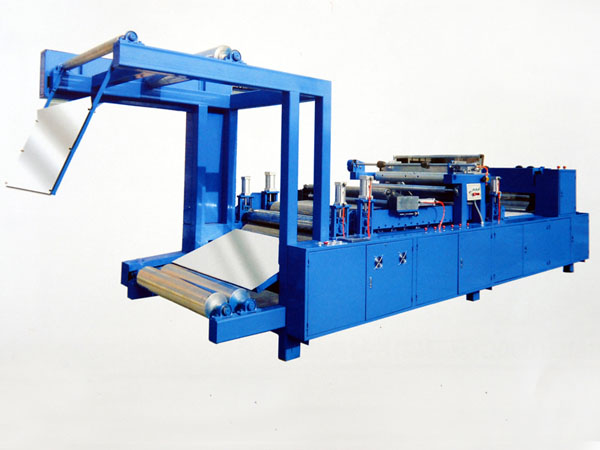

SMC（片狀模塑料）片材機組是一種用于生產(chǎn)高性能復(fù)合材料制品的高效設(shè)備。其生產(chǎn)流程涵蓋了從原材料準(zhǔn)備到最終制品成型的多個環(huán)節(jié)，每個環(huán)節(jié)都至關(guān)重要，確保了產(chǎn)品的質(zhì)量和性能。以下是SMC片材機組的詳細生產(chǎn)流程：

 一、原材料準(zhǔn)備與配方設(shè)計

 SMC材料的生產(chǎn)首先需要準(zhǔn)備不飽和聚酯樹脂、玻璃纖維、引發(fā)劑、增稠劑等原材料。這些材料按照特定比例混合，形成低粘度的樹脂糊。例如，添加氧化鎂等增稠劑可以調(diào)節(jié)糊料的粘度，確保后續(xù)浸漬效果良好。

 二、纖維切割與浸漬

 玻璃纖維通過切割機裁切成25-50mm的短切纖維，然后與樹脂糊在浸漬槽中充分混合。纖維被樹脂完全包裹，形成均勻的SMC片材基體。這一過程確保了纖維與樹脂的充分浸潤，為后續(xù)成型提供良好的基礎(chǔ)。

 三、片材成型與增稠

 浸漬后的纖維-樹脂混合物通過一對反向旋轉(zhuǎn)的輥筒，壓制成厚度為0.5-5mm的片材。輥筒間隙和壓力可以精確控制片材的厚度與密度。隨后，片材在40-60℃的環(huán)境中靜置24-72小時，樹脂粘度因化學(xué)反應(yīng)上升，形成可塑但不易流動的半固態(tài)，便于后續(xù)模壓操作。

 四、模壓成型前準(zhǔn)備

 在模壓成型前，需對SMC片材進行裁剪，使其符合模具的形狀和尺寸要求。同時，模具需要進行清理并涂上脫模劑，以確保制品的表面質(zhì)量和脫模效果。模具安裝必須水平且位于壓機臺面的中心，以保證制品的厚度均勻。

 五、模壓成型過程

 將裁剪好的SMC片材放入已加熱的模具中，閉合模具后施加10-50MPa的壓力。樹脂在高溫高壓下固化，纖維重新排列形成致密結(jié)構(gòu)。例如，汽車保險杠的模壓壓力通常為20-30MPa，固化時間約為3-5分鐘。成型過程中，需嚴(yán)格控制溫度、壓力和時間等工藝參數(shù)，以確保制品的質(zhì)量穩(wěn)定。

 六、脫模與后處理

 成型結(jié)束后，打開模具并小心取出制品。根據(jù)需要，可能需要對制品進行修邊、打磨等后處理工序，以達到最終的產(chǎn)品要求。

 七、質(zhì)量檢驗

 對成型的SMC產(chǎn)品進行檢驗和質(zhì)量控制，檢查尺寸、表面質(zhì)量和物理性能等是否符合產(chǎn)品規(guī)格要求。

 八、產(chǎn)品應(yīng)用

 經(jīng)過嚴(yán)格檢驗合格的SMC制品，可以應(yīng)用于汽車、電子、航空航天等多個領(lǐng)域。

 注意事項

 1. 溫度和壓力控制：在操作過程中，必須準(zhǔn)確控制加熱溫度和保持壓力，以滿足制造SMC零件的要求。

 2. 預(yù)熱時間：在開始生產(chǎn)之前，給予SMC片材機組足夠的預(yù)熱時間，以使加熱板達到穩(wěn)定的工作溫度。

 3. 材料配比：根據(jù)制造工藝和產(chǎn)品要求，準(zhǔn)確配比SMC材料的樹脂、增強纖維和添加劑。

 4. 模具設(shè)計和涂層：選擇適當(dāng)?shù)哪＞咴O(shè)計和涂層，以確保SMC材料的流動性和脫模性能。

 通過以上詳細的生產(chǎn)流程，SMC片材機組能夠高效地生產(chǎn)出高質(zhì)量的復(fù)合材料制品，廣泛應(yīng)用于多個行業(yè)。每個環(huán)節(jié)的嚴(yán)格控制和優(yōu)化是確保產(chǎn)品質(zhì)量的關(guān)鍵。
