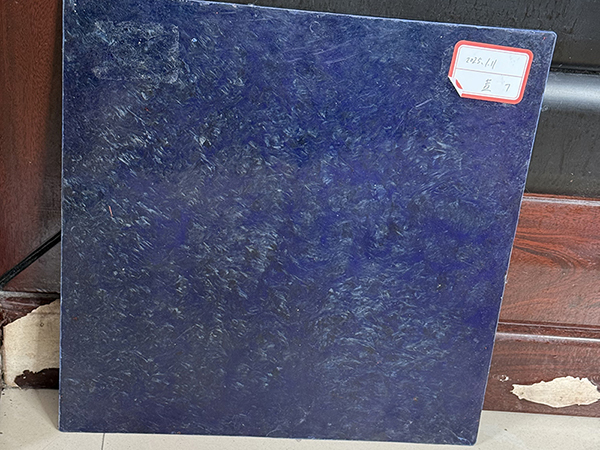

SMC（片狀模塑料）作為復(fù)合材料領(lǐng)域的核心材料，憑借其輕量化、耐腐蝕和可設(shè)計性強的特點，廣泛應(yīng)用于汽車、化工、電子等領(lǐng)域。然而，其抗剪性能的優(yōu)化仍是材料研發(fā)的重要課題。本文從纖維增強、樹脂改性、工藝優(yōu)化及填料創(chuàng)新四大維度，解析提升SMC片材抗剪性能的核心策略。

 一、纖維增強：構(gòu)建抗剪骨架

 玻璃纖維作為SMC片材的主要增強體，其含量與分布直接影響抗剪性能。實驗數(shù)據(jù)顯示，采用長纖維（如40-50mm）或增加纖維含量至30%-40%，可顯著提升抗剪強度。例如，某研究通過調(diào)整纖維長度與排列方向，使SMC片材的層間剪切強度提高40%，面內(nèi)剪切強度提升至120MPa以上。此外，纖維與樹脂的界面結(jié)合力是關(guān)鍵，通過硅烷偶聯(lián)劑處理纖維表面，可增強纖維與樹脂的化學(xué)鍵合，減少界面缺陷，進一步提升抗剪性能。

 二、樹脂改性：強化基體韌性

 樹脂基體是SMC片材的“粘合劑”，其性能直接影響抗剪能力。傳統(tǒng)不飽和聚酯樹脂可通過以下方式改性：

 1. 引入柔性鏈段：在樹脂分子結(jié)構(gòu)中引入長鏈二元醇或異氰酸酯基團，增加分子鏈柔性，降低交聯(lián)密度，從而提升韌性。例如，某乙烯基酯樹脂通過分子設(shè)計，斷裂延伸率提高至5%，抗沖擊性能顯著增強。

 2. 橡膠增韌：添加端羧基丁腈橡膠（CTBN）等彈性體，形成“海島結(jié)構(gòu)”。在受力時，橡膠相吸收能量并引發(fā)銀紋，阻止裂紋擴展。實驗表明，含10%CTBN的樹脂體系，沖擊強度提升80%，抗剪性能同步改善。

 3. 高性能樹脂替代：采用環(huán)氧樹脂或乙烯基酯樹脂替代傳統(tǒng)不飽和聚酯，可提升抗剪強度20%-30%，同時改善耐熱性與耐化學(xué)性。

 三、工藝優(yōu)化：確保結(jié)構(gòu)致密性

 模壓工藝是SMC片材成型的關(guān)鍵環(huán)節(jié)，其參數(shù)控制直接影響抗剪性能：

 1. 高壓高溫固化：采用15-50MPa的成型壓力與140-160℃的固化溫度，可確保樹脂充分浸潤纖維，減少孔隙率。某案例顯示，通過梯度升溫（先10℃/min升至100℃，再自然冷卻）與高壓保壓（5min/mm厚度），片材抗剪強度提升15%。

 2. 排氣優(yōu)化：在模壓過程中增加真空排氣步驟，可減少氣泡殘留，避免應(yīng)力集中。例如，某汽車保險杠制品通過優(yōu)化排氣工藝，次品率從8.7%降至1.9%，抗剪性能穩(wěn)定性顯著提高。

 四、填料創(chuàng)新：功能化增強

 填料在SMC片材中不僅降低成本，還可通過功能化設(shè)計提升抗剪性能：

 1. 納米填料：添加納米粘土或碳納米管，可形成納米級增強相，提高材料剛度與抗剪強度。實驗表明，含2%納米粘土的SMC片材，剪切模量提升25%。

 2. 纖維混雜：采用玻璃纖維與碳纖維混雜增強，可結(jié)合兩者優(yōu)勢，提升抗剪性能。例如，某研究通過玻璃纖維/碳纖維體積比3:1的混雜設(shè)計，使抗剪強度提高30%。

 3. 智能填料：開發(fā)形狀記憶聚合物填料，在受力時通過相變吸收能量，延緩裂紋擴展，為抗剪性能提供動態(tài)保護。

 結(jié)語

 SMC片材的抗剪性能優(yōu)化需從材料設(shè)計、工藝控制與填料創(chuàng)新三方面協(xié)同發(fā)力。通過纖維增強構(gòu)建骨架、樹脂改性強化基體、工藝優(yōu)化確保致密性、填料創(chuàng)新實現(xiàn)功能化，可顯著提升其抗剪能力，滿足化工設(shè)備、汽車輕量化等領(lǐng)域的嚴(yán)苛需求。未來，隨著材料科學(xué)與制造技術(shù)的融合發(fā)展，SMC片材的抗剪性能將邁向更高水平，為高端制造提供更可靠的解決方案。
