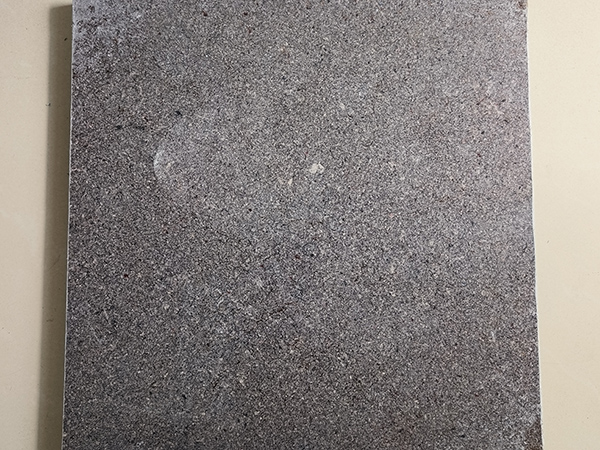

SMC（Sheet Molding Compound）片材是一種廣泛應(yīng)用于汽車、建筑、電子電器等領(lǐng)域的復(fù)合材料。它由不飽和聚酯樹脂、玻璃纖維、填料和其他添加劑組成，具有高強(qiáng)度、耐腐蝕、易成型等優(yōu)點(diǎn)。在設(shè)計和應(yīng)用SMC片材時，了解其熱膨脹系數(shù)（Coefficient of Thermal Expansion, CTE）至關(guān)重要，因?yàn)樗苯佑绊懖牧显跍囟茸兓碌某叽绶€(wěn)定性和與其他材料的兼容性。
       1. 熱膨脹系數(shù)的定義與重要性
       熱膨脹系數(shù)是指材料在溫度變化下單位溫度變化所引起的長度或體積變化的比例。對于SMC片材這樣的復(fù)合材料，熱膨脹系數(shù)通常以線性熱膨脹系數(shù)（α）表示，單位為1/°C或1/K。熱膨脹系數(shù)的大小反映了材料在溫度變化下的尺寸穩(wěn)定性。較高的熱膨脹系數(shù)意味著材料在溫度變化時更容易發(fā)生膨脹或收縮，這可能導(dǎo)致結(jié)構(gòu)變形、應(yīng)力集中或與其他材料的不匹配問題。
       在工程應(yīng)用中，熱膨脹系數(shù)的匹配性尤為重要。例如，在汽車制造中，SMC片材可能需要與金屬或其他復(fù)合材料結(jié)合使用。如果熱膨脹系數(shù)差異過大，溫度變化可能導(dǎo)致界面應(yīng)力，從而影響結(jié)構(gòu)的完整性和使用壽命。因此，了解和控制SMC片材的熱膨脹系數(shù)對于確保其在實(shí)際應(yīng)用中的性能至關(guān)重要。
       2. SMC片材的熱膨脹系數(shù)影響因素
       SMC片材的熱膨脹系數(shù)受多種因素影響，包括材料組成、纖維含量、填料類型、樹脂基體以及加工工藝等。
       2.1 材料組成
       SMC片材主要由不飽和聚酯樹脂、玻璃纖維和填料組成。樹脂基體的熱膨脹系數(shù)通常較高，而玻璃纖維的熱膨脹系數(shù)較低。因此，SMC片材的整體熱膨脹系數(shù)取決于樹脂和纖維的相對含量。一般來說，隨著玻璃纖維含量的增加，SMC片材的熱膨脹系數(shù)會降低，因?yàn)槔w維的剛性結(jié)構(gòu)能夠有效抑制樹脂基體的熱膨脹。
       2.2 填料類型
       填料在SMC片材中起到增強(qiáng)、降低成本和改進(jìn)加工性能的作用。常見的填料包括碳酸鈣、滑石粉、硅灰石等。填料的熱膨脹系數(shù)通常低于樹脂基體，因此增加填料含量可以降低SMC片材的整體熱膨脹系數(shù)。然而，填料的種類和形狀也會影響熱膨脹行為。例如，片狀填料（如滑石粉）比顆粒狀填料（如碳酸鈣）更能有效抑制熱膨脹。
       2.3 加工工藝
       SMC片材的成型工藝（如模壓成型）也會影響其熱膨脹系數(shù)。在成型過程中，樹脂的固化程度、纖維的取向和分布以及內(nèi)部應(yīng)力分布都會對熱膨脹系數(shù)產(chǎn)生影響。例如，較高的成型壓力和溫度可能導(dǎo)致更緊密的纖維排列和更高的固化程度，從而降低熱膨脹系數(shù)。

   3. SMC片材的熱膨脹系數(shù)范圍
       SMC片材的熱膨脹系數(shù)通常在10??/°C到50??/°C之間，具體數(shù)值取決于材料配方和加工條件。以下是一些典型的SMC片材熱膨脹系數(shù)范圍：
       -玻璃纖維含量較高的SMC片材：由于玻璃纖維的低熱膨脹系數(shù)（約為5??/°C），玻璃纖維含量較高的SMC片材的熱膨脹系數(shù)通常較低，約為10??/°C到20??/°C。 -填料含量較高的SMC片材：增加填料含量可以進(jìn)一步降低熱膨脹系數(shù)，通常在15??/°C到30??/°C之間。
       -普通SMC片材：對于玻璃纖維和填料含量適中的SMC片材，熱膨脹系數(shù)通常在20??/°C到40??/°C之間。
       需要注意的是，SMC片材的熱膨脹系數(shù)在不同方向上可能存在差異。由于玻璃纖維在成型過程中可能呈現(xiàn)出一定的取向性，SMC片材在纖維方向上的熱膨脹系數(shù)通常低于垂直于纖維方向的熱膨脹系數(shù)。
       4. SMC片材熱膨脹系數(shù)的測量方法
       測量SMC片材熱膨脹系數(shù)的常用方法包括熱機(jī)械分析（Thermomechanical Analysis, TMA）和膨脹計法。TMA是一種高精度的測量技術(shù)，通過監(jiān)測材料在溫度變化下的尺寸變化來確定其熱膨脹系數(shù)。膨脹計法則通過測量材料在加熱或冷卻過程中的長度變化來計算熱膨脹系數(shù)。
       在實(shí)際測量中，需要注意樣品的制備和測試條件。例如，樣品的尺寸、形狀和纖維取向應(yīng)盡量與實(shí)際應(yīng)用條件一致，以確保測量結(jié)果的準(zhǔn)確性。此外，測試溫度范圍和升溫速率也會影響熱膨脹系數(shù)的測量結(jié)果。
       5. SMC片材熱膨脹系數(shù)的應(yīng)用與優(yōu)化
       在工程設(shè)計中，了解SMC片材的熱膨脹系數(shù)有助于優(yōu)化材料選擇和結(jié)構(gòu)設(shè)計。例如，在汽車車身部件中，SMC片材的熱膨脹系數(shù)應(yīng)盡量與金屬或其他復(fù)合材料相匹配，以減少溫度變化引起的應(yīng)力和變形。此外，通過調(diào)整SMC片材的配方和加工工藝，可以進(jìn)一步優(yōu)化其熱膨脹系數(shù)，以滿足特定應(yīng)用的需求。
       例如，增加玻璃纖維含量或使用低熱膨脹系數(shù)的填料（如硅灰石）可以有效降低SMC片材的熱膨脹系數(shù)。同時，優(yōu)化成型工藝（如提高成型壓力和溫度）也有助于改善材料的尺寸穩(wěn)定性。
       SMC片材的熱膨脹系數(shù)是影響其性能和應(yīng)用的重要參數(shù)。通過了解和控制SMC片材的熱膨脹系數(shù)，可以確保其在溫度變化下的尺寸穩(wěn)定性和與其他材料的兼容性。在實(shí)際應(yīng)用中，通過調(diào)整材料配方、優(yōu)化加工工藝和合理設(shè)計結(jié)構(gòu)，可以發(fā)揮SMC片材的性能優(yōu)勢，滿足不同領(lǐng)域的需求。
