SMC片材的機械性能如何
2025-05-26

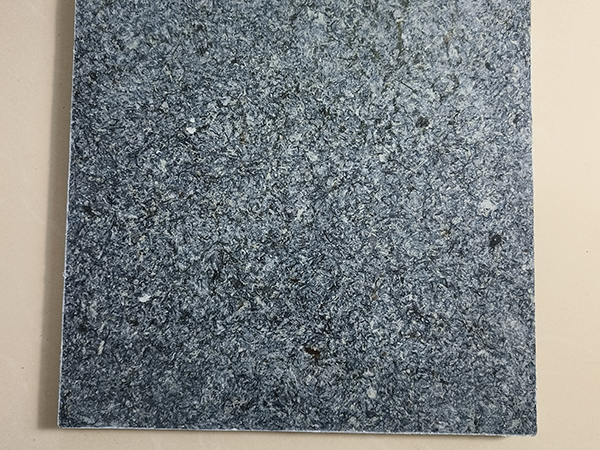

片狀模塑料（Sheet Molding Compound，簡稱SMC）是一種由樹脂、增強纖維、填料和其他添加劑組成的復(fù)合材料，廣泛應(yīng)用于汽車、建筑、電子電器等領(lǐng)域。SMC片材的機械性能是其在實際應(yīng)用中表現(xiàn)優(yōu)劣的關(guān)鍵因素。本文將從強度、剛度、韌性、疲勞性能、耐沖擊性等方面詳細分析SMC片材的機械性能。
1. 強度性能
SMC片材的強度性能主要包括拉伸強度、彎曲強度和壓縮強度。這些性能決定了材料在承受外力時的抗破壞能力。
-拉伸強度：SMC片材的拉伸強度通常在50-150 MPa之間，具體數(shù)值取決于樹脂基體、纖維類型和含量、填料種類等因素。玻璃纖維增強的SMC片材具有較高的拉伸強度，而碳纖維增強的SMC片材則表現(xiàn)出更高的強度性能。 -彎曲強度：SMC片材的彎曲強度通常高于其拉伸強度，范圍在100-250 MPa之間。這是因為彎曲載荷下，材料表面承受拉伸應(yīng)力，而內(nèi)部承受壓縮應(yīng)力，SMC片材的纖維增強結(jié)構(gòu)能夠有效抵抗這種復(fù)合應(yīng)力。
-壓縮強度：SMC片材的壓縮強度通常在100-200 MPa之間。壓縮強度主要取決于樹脂基體的硬度和填料的密實度。高填料含量的SMC片材通常具有較高的壓縮強度。
2. 剛度性能
剛度是指材料在受力時抵抗變形的能力，通常用彈性模量來衡量。SMC片材的剛度性能主要取決于纖維類型、含量以及樹脂基體的性能。
-拉伸模量：SMC片材的拉伸模量通常在5-15 GPa之間。玻璃纖維增強的SMC片材具有較高的模量，而碳纖維增強的SMC片材模量更高，可達20 GPa以上。
-彎曲模量：SMC片材的彎曲模量通常略高于拉伸模量，范圍在8-20 GPa之間。彎曲模量的高低直接影響材料在受力時的變形程度，高模量SMC片材在結(jié)構(gòu)件中能夠有效減少變形。
3. 韌性性能
韌性是指材料在斷裂前吸收能量的能力，通常用沖擊強度來衡量。SMC片材的韌性性能主要取決于樹脂基體的韌性和纖維的界面結(jié)合強度。
-沖擊強度：SMC片材的沖擊強度通常在5-20 kJ/m2之間。纖維增強的SMC片材具有較高的沖擊強度，這是因為纖維能夠有效阻止裂紋擴展。此外，增韌樹脂的引入可以進一步提高SMC片材的韌性。
4. 疲勞性能
疲勞性能是指材料在循環(huán)載荷下的耐久性。SMC片材的疲勞性能主要取決于纖維的分布、樹脂基體的韌性以及界面的結(jié)合強度。
-疲勞壽命：SMC片材在循環(huán)載荷下的疲勞壽命通常較長，特別是在低應(yīng)力水平下。纖維增強的SMC片材能夠有效分散應(yīng)力，延緩裂紋擴展，從而提高疲勞壽命。
-疲勞強度：SMC片材的疲勞強度通常為其靜態(tài)強度的50%-70%。通過優(yōu)化纖維含量和分布，可以進一步提高SMC片材的疲勞強度。
5. 耐沖擊性
耐沖擊性是指材料在受到突然沖擊時的抗破壞能力。SMC片材的耐沖擊性主要取決于纖維類型、含量以及樹脂基體的韌性。
-落錘沖擊測試：在落錘沖擊測試中，SMC片材通常表現(xiàn)出較高的抗沖擊性能。纖維增強的SMC片材能夠有效吸收沖擊能量，減少材料破壞。
6. 其他機械性能
除了上述主要性能外，SMC片材還具有以下機械性能特點：
-各向異性：SMC片材的機械性能通常表現(xiàn)出一定的各向異性，即在不同方向上性能有所差異。這是由于纖維在模壓過程中存在一定的取向性。
-蠕變性能：SMC片材在長期載荷下的蠕變變形較小，表現(xiàn)出良好的尺寸穩(wěn)定性。
-耐磨性：SMC片材的耐磨性較好，特別是在高填料含量的情況下，能夠有效抵抗表面磨損。
7. 影響機械性能的因素
SMC片材的機械性能受多種因素影響，主要包括：
-纖維類型和含量：玻璃纖維、碳纖維等增強纖維的類型和含量直接影響SMC片材的強度、剛度和韌性。
-樹脂基體：樹脂基體的種類（如不飽和聚酯、環(huán)氧樹脂等）和性能對SMC片材的機械性能有重要影響。
-填料種類和含量：填料的種類（如碳酸鈣、滑石粉等）和含量影響SMC片材的硬度、壓縮強度和耐磨性。
-成型工藝：模壓溫度、壓力和時間等工藝參數(shù)對SMC片材的纖維分布和界面結(jié)合強度有重要影響。
SMC片材作為一種高性能復(fù)合材料，具有優(yōu)異的機械性能，包括高強度、高剛度、良好的韌性和疲勞性能。這些性能使得SMC片材在汽車、建筑、電子電器等領(lǐng)域得到廣泛應(yīng)用。通過優(yōu)化纖維類型、樹脂基體和成型工藝，可以進一步提高SMC片材的機械性能，滿足更多應(yīng)用場景的需求。
